Meerkanaals universele dimaktor voor besturing van leds, gloeilampen, 230V-halogeengloeilampen, laag-volthalogeenverlichting met conventionele of elektronischetransformator en dimbare halogeenspaarlampen.
Dimbare 230 V~ LEDi:
- 4 x 210 W/VA tot 1 x 600 W/VA in faseafsnijding
- 4 x 80 W/VA tot 1 x 200 W/VA in faseaansnijding
Functies in één oogopslag
- Meerkanaals universele dimaktoren voor de besturing van leds, gloeilampen, 230Vhalogeenlampen, laagvolthalogeenlampen met conventionele of elektronische transformatoren en dimbare halogeenspaarlampen.
- Voor dimbare Retrofit-led-lampen (LEDi).
- Parallelschakeling van kanalen voor de lastverhoging via draadbruggen mogelijk.
- Willekeurige parallelschakeling van de uitgangen.
- Uitgangen herkennen automatisch de aangesloten belasting.
- Daarnaast bestaat de mogelijkheid de bedrijfsmodus handmatig te kiezen.
- Status-/toestandindicati van de uitgangen via led.
- De busaansluiting gebeurt via de meegeleverde busaansluitklem.
- Weergave- element: Statusindicatie van de uitgangen via led.
- Busspanning 24V
- Nominale spanning 23V
- Nominale frequentie 50 Hz/60Hz
- Uitgangen 4 x dimkanaal
- Soort belasting 230V gloeilampen en laagvolthalogeengloeilampen met conveentionele transformatoren ofelektronische transformator.
- Nominaal vermogen 4x 210 W/VA
- Soortbelasting LEDi en spaarlampen, typisch
- Nominaal vermogen 2 - 80 W/VA
- Beschermingsgraad apparaat: IP 20
- Temperatuurbereik apparaat: - 5 °C – 45 °C
Afmetingen
(h x b x d)
90 mm × 108 mm × 64 mm
Modulebreedte: 6 TE
Aanbeveling: Gebruik altijd lampen van hetzelfde type en van dezelfde fabrikant.

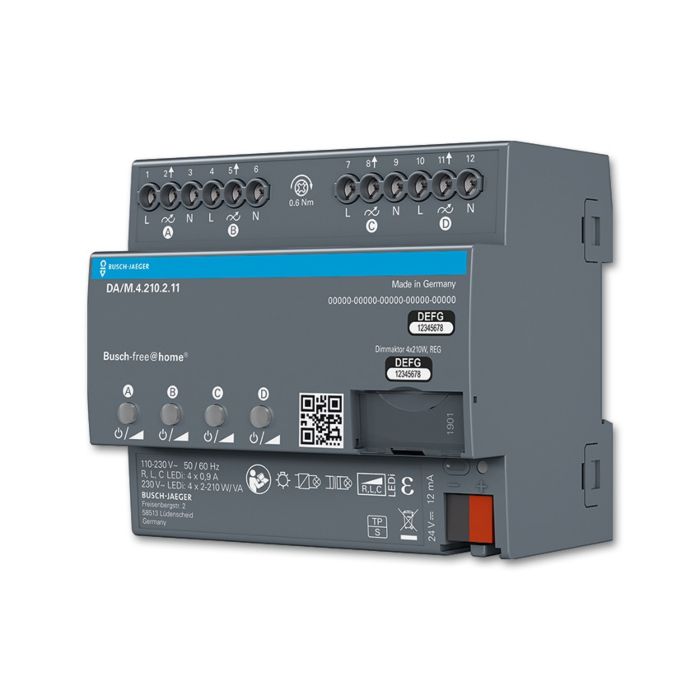

| Naam | Busch Jaeger DA/M.4.210.2.11 Dimaktor 4-voudig voor Busch-free@home (4x 210W) |
|---|---|
| Fabrikant | Busch-Jaeger |
| Serie | Free@home |
| Type artikel | Dimmodule |
| Artikelnummer | 2CKA006220A0728 |
| EAN nummer | 4011395251782 |
Download hier de handleiding en technisch handboek:
- Handleiding Busch Jaeger DA/M.4.210.2.11 Dimaktor 4-voudig voor Busch-free@home
- Technisch handboek Busch-free@home
