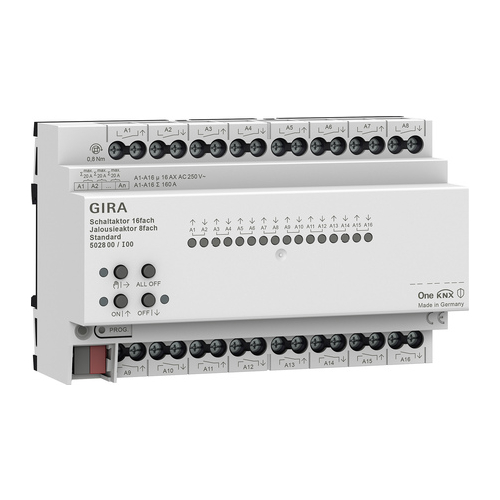

Gira 502800 Schakelactuator 16-voudig 16 A / jaloezieactuator 8-voudig 16 A Standard voor Gira One en KNX

KNX Secure sch.-/jl.act. 16-v/8-v 16 A DIN-rail std [502800]
KNX schakelactuator 16-voudig 16 A / jaloezieactuator 8-voudig 16 A Standard
Gira KNX systeem
DIN-rail plus

Afhankelijk van de parametrisering kan de actuator als schakelactuator of als jaloezieactuator worden gebruikt. Ook mengvormen van schakel- en jaloezieactuator zijn mogelijk. Voor de functie jaloezieactuator worden twee naast elkaar liggende relaisuitgangen samengevoegd tot een jaloezie-uitgang.

Kenmerken:
- Jaloezie- of schakelstand instelbaar. In de jaloeziestand worden uitgangen die naast elkaar liggen (A1/A2, A3/A4 enz.) samengevat tot één jaloezie-uitgang. Gecombineerd bedrijf op één actuator mogelijk (bijv. A1, A2 jaloezie, A3 & A4 jaloezie, A5 schakelen, A6 schakelen).
- Actief zendende retour- of statusmeldingen kunnen na herstel van debusspanning of na een ETS-programmeerprocedure globaal worden vertraagd.
- Handmatige bediening van de uitgangen onafhankelijk van KNX met intelligente statusaanduidingen d.m.v. leds om energie te besparen.
- Bistabiele relais.
- Gevoed door KNX bus, geen aanvullende voeding vereist.
- Vereenvoudigde klemaansluiting (geen overlapping van klemmen).

Jaloeziefuncties
- Bedrijfsmodus instelbaar: aansturing van lamellenjaloezieën, rolluiken, markiezen, dakramen of ventilatieluiken.
- Apart parametriseerbare raambekledinglooptijden met looptijdverlenging naar de bovenste eindpositie.
- Bij lamellenjaloezieën kan onafhankelijk een looptijd voor de lamellen worden ingesteld.
- Omschakeltijd bij omkering van looprichting en tijden voor kort bedrijf en duurbedrijf (Step, Move) instelbaar.
- Retourmelding van raambekledingpositie of lamellenpositie. Daarnaast kunnen een ongeldige raambekledingpositie of een aandrijvingsbeweging worden gemeld.
- Toewijzing aan maximaal 5 verschillende veiligheidsfuncties (3 windalarmen, 1 regenalarm, 1 vorstalarm), naar keuze met cyclische bewaking. De veiligheidsfuncties (objecten, cyclustijden, prioriteit) worden per apparaat gemeenschappelijk voor alle uitgangen aangemaakt. Een toewijzing van afzonderlijke uitgangen aan de veiligheidsfuncties en de veiligheidsreacties kunnen per kanaal worden ingesteld.
- Vergrendelingsfuncties voor elke jaloezie-uitgang realiseerbaar.
- Eenvoudige zonwering: zonweringsfunctie met vaste en variabele raambekleding- of lamellenposities aan het begin of aan het einde van de functie voor elke uitgang apart te activeren.
- Max. 16 interne scènes zijn per uitgang instelbaar.
- Scèneopslagfunctie: aanvullende visuele retourmelding.

Schakelfuncties
- Onafhankelijk schakelen van de schakeluitgangen.
- Gebruik als maak- of verbreekcontact.
- Retourmelding schakelen: actieve of passieve retourmeldingsfunctie.
- Logische koppelingsfunctie apart voor elke uitgang.
- Vergrendelingsfunctie voor elk kanaal instelbaar.
- Tijdfuncties (in-/uitschakelvertraging, trappenhuisverlichtingsfunctie – ook met waarschuwing vooraf).
- Opname in lichtscènes mogelijk: max. 16 interne scènes zijn per uitgang instelbaar.
- Scèneopslagfunctie: aanvullende visuele retourmelding.

Technische gegevens:
KNX medium: TP256
Nominale spanning
- KNX: DC 21 tot 32 V SELV
Schakelvermogen: AC 250 V, 16 A / AC1
Maximale inschakelstroom: 800 A (200 µs), 165 A (20 ms)
Stroombelastbaarheid van nabijgelegen uitgangen: Som 20 A
Aansluitvermogen
- Ohmse belasting: 3000 W
- Capacitieve belasting: 16 A, max. 140 µF
- Motoren (jaloezie of ventilator): 1380 W
- Gloeilampen: 2300 W
- HV-halogeen: 2500 W
- HV-ledlampen: typ. 400 W
- gewikkelde trafo: 1200 VA
- Tronic-trafo: 1500 W
- TL-lampen, niet-gecompenseerd: 1000 VA
- TL-lampen, duoschakeling: 2300 VA
- TL-lampen, parallel gecompenseerd: 1160 VA
- Kwikdamplampen niet-gecompenseerd: 1000 W
- Kwikdamplampen parallel gecompenseerd: 1160 W
Aansluitingen
- KNX: Aansluit- en aftakklem
- Belasting: Schroefklemmen (max. 4 mm² of 2 x 2,5 mm²)
Stroomverbruik
- KNX: 4 tot 18 mA
Afmetingen
- Modulebreedtes (TE): 8

Aanwijzingen:
- Compatibel met KNX Data Secure.
- Snelle download van de applicatie (Long Frame Support).
- Firmware-updates zijn met de Gira ETS Service-app (aanvullende software) mogelijk.
- Montage op DIN-profielrail.

Levering:
- KNX aansluit- en aftakklem bij levering inbegrepen.
