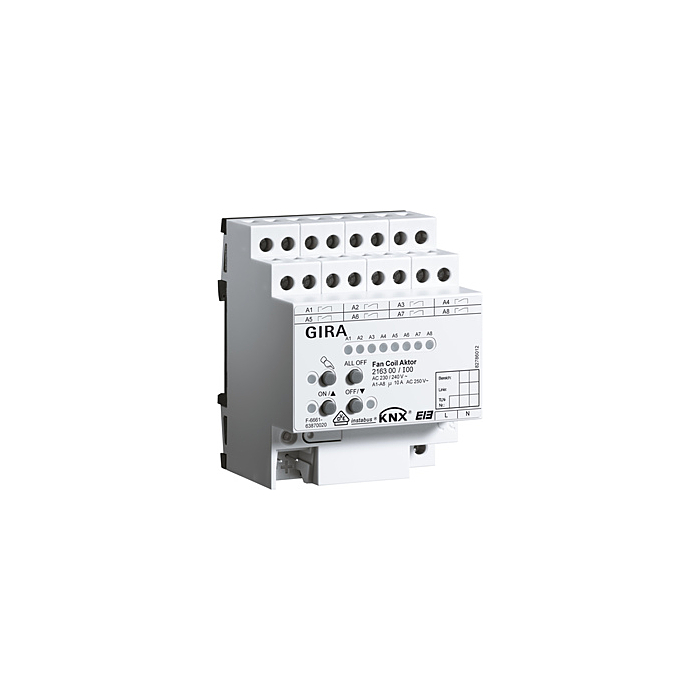

Gira 216300 KNX Fan Coil-actor

KNX DIN-rail fan coil act. [216300]
KNX Fan Coil-actor
Verwarming, ventilatie, binnenklimaat
DIN-rail plus

Kenmerken:
- Fan Coil-actor voor aansturing van ventilatorconvectoren (fan coil units) die worden toegepast voor de klimaatregeling van ruimten.
- De actor ontvangt telegrammen van bv. een ruimtetemperatuurregelaar en zet de regelsignaaltelegrammen om in equivalente ventilator- en ventielstanden.
- Aansluiting van een ventilatorconvector met maximaal zes ventilatorstanden of van twee ventilatorconvectoren met elk maximaal twee ventilatorstanden bij tweeleidingsystemen.
- Handbediening.
- Bouwplaatsbedrijf: uitgangen handmatig bedienbaar zonder busspanning, met uitsluitend de bedrijfsspanning.
- Bedrijfsstanden voor verwarmen, koelen of gecombineerd verwarmen en koelen.
- Tweeleiding- of vierleidingbedrijf. Een tweeleidingsysteem verwarmt of koelt via een gemeenschappelijk watercircuit. Een vierleidingsysteem bestaat uit gescheiden aanvoer en retour voor het verwarmings- en koelsysteem.
- Afzonderlijk of hiërarchisch schakelen van de ventilatorstanden.
- Retourmelding, uitgangsweergave, vergrendelingsfunctie voor elk kanaal, standbegrenzing.
- Gedrag bij uitval van de busspanning of van de bus-/netspanning en na een ETS-programmeerprocedure configureerbaar.
- Grenswaarden instelbaar.
- Cyclisch of gebeurtenisgestuurd zenden.
- Vrije kanalen kunnen worden gebruikt voor schakelfuncties voor bv. de ruimteverlichting.

Technische gegevens:
KNX medium: TP256
Schakelcontact: µ-contact, 1x maakcontact potentiaalvrij
Schakelvermogen AC 230 V: 10 A / AC1 of 10 A / AC3
Maximale inschakelstroom
- 200 µs: 800 A
- 20 ms: 165 A
Aansluitvermogen
- Ohmse belasting: 2300 W
- Capacitieve belasting AC 230 V: 10 A, max. 140 µF
- Gloeilampen: 2300 W
- HV-halogeen: 2300 W
- gewikkelde trafo: 1200 VA
- Tronic-trafo: 1500 W
- TL-lampen, niet-gecompenseerd: 1000 VA
- TL-lampen, duoschakeling: 2300 VA
- TL-lampen, parallel gecompenseerd: 1160 VA
- Kwikdamplampen niet-gecompenseerd: 1000 W
- Kwikdamplampen parallel gecompenseerd: 1160 W
Aansluitingen
- KNX: Aansluit- en aftakklem
- Belasting: Schroefklemmen
Aansluitingdoorsnede: max. 4 mm²

Aanwijzingen:
- VDE-goedkeuring conform EN 60669-1, EN 60669-2-1.
- Montage op DIN-profielrail.

Levering:
- KNX aansluit- en aftakklem bij levering inbegrepen.

Afmetingen:
Modulebreedtes (TE): 4
