De muurprint plaats je op een enkelvoudige standaard inbouwdoos met schroefbevestiging. Om meervoudige afdekplaten te monteren, zijn geen bijkomende inbouwdozen vereist. Vanuit de inbouwdoos kun je naar keuze naar onder, boven, links of rechts werken. Zo voeg je drukknoppen toe zonder extra kap- of breekwerk. Voor inbouwdozen zonder schroefbevestiging moet je een klauwenset apart bestellen.
Opgelet: Bestel altijd een aansluitunit bij de muurprints. De aansluitunit zorgt voor de verbinding tussen de muurprints en de installatie.
Tweevoudige muurprint (centerafstand 71 mm, horizontaal)
Een muurprint omvat alle elektrische en mechanische componenten om één of meerdere drukknoppen aan te sluiten op de Niko Home Control installatie.
Er zijn horizontale, verticale, enkelvoudige en meervoudige muurprints.
Welke muurprint je kiest, hangt af van het gewenste aantal actieknoppen en of je ze horizontaal of verticaal monteert. Als je de installatie later moet uitbreiden, hoef je enkel de muurprint te vervangen door een groter exemplaar. Voor elke meervoudige muurprint die je wilt aansluiten, heb je één aansluitunit nodig. Deze zijn afzonderlijk verkrijgbaar.
Op de aansluitunit zit de tweevoudige insteekconnector. Hiermee kun je de buskabel aansluiten en doorlussen naar het volgende bedieningselement. De tweevoudige insteekconnector heeft twee contacten met telkens twee openingen.
Technische gegevens:
• materiaal van de muurprints: epoxy
• materiaaldikte: 1 mm • één tweevoudige connector
• afmetingen van de aansluitunit: 51 x 43 x 22 mm (HxBxD) Als de inbouwdoos geen schroefbevestiging heeft, gebruik dan een klauwenset. Klauwensets voor enkel- en meervoudige muurprints zijn afzonderlijk verkrijgbaar.

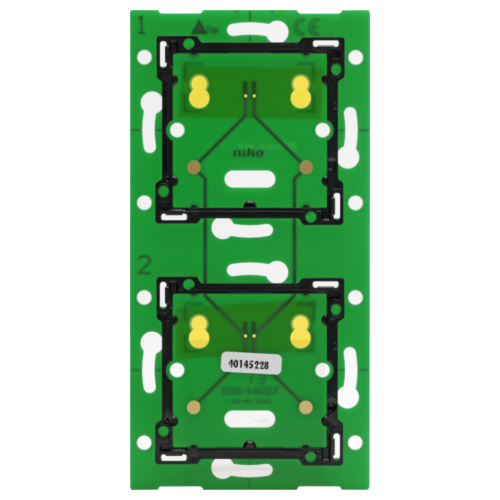

| Naam | Niko 550-14027 Tweevoudige verticale muurprint voor Niko Home Control voor gebruik met aansluitunit |
|---|---|
| Fabrikant | Niko |
| Serie | Niko Home Control |
| Artikelnummer | 550-14027 |
| EAN nummer | 5413736291447 |
