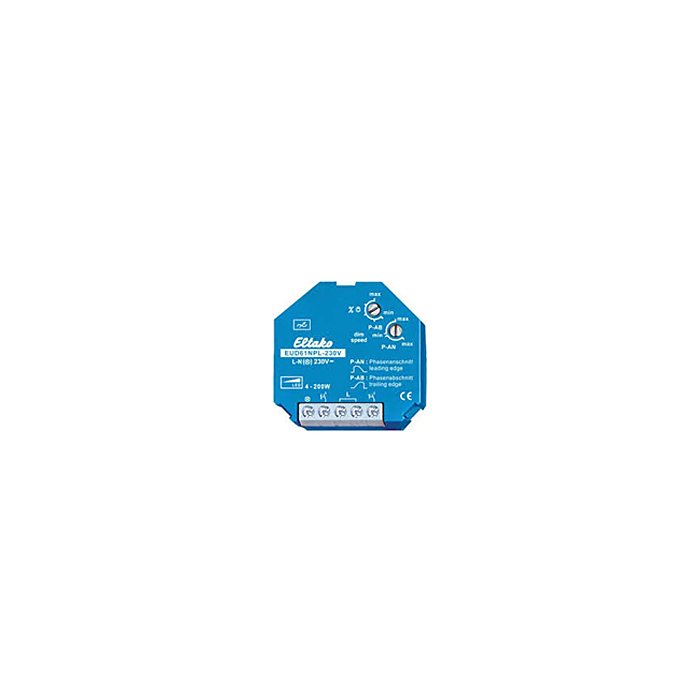

Eltako EUD61NPL Universele dimmer 4-200W (zonder nul-aansluiting)

Zonder N-aansluiting, Power MOSFET 200W. Stand-by verlies slechts 0,5 Watt. Met stuuringangen voor lichtschakelaars en pulsdrukkers. Minimale dimstand, dimprincipe en dimsnelheid instelbaar.

Geschikt voor inbouw. Afmeting slechts 45mm lang, 45mm breed en 18mm diep. Universele inbouw dimmer voor R-, L- en C-belasting tot 200W, bij voldoende ventilatie van de dimmer.

Dimbare 230 V-LED-lampen en dimbare ESL op dimprincipe fase afsnijding (P-AB) tot 200 W en op dimprincipe fase aansnijding (P-AN) tot 40 W, afhankelijk van de koeling. Indien dimbare 230 V-LED-lampen in uitgeschakelde stand iets gloeien dan is dit te verhelpen door een grondlast GLE parallel over deze lampen te plaatsen.

L-lasten (inductieve lasten) zoals gewikkelde trafo’s mogen niet aangesloten worden.

Schakelt in de nuldoorgang en heeft soft-aan en soft-uit om de lampen te sparen. Stuurspanning 230V. Minimale belasting slechts 4W. Een korte stuurpuls schakelt in/uit. Met een langere puls wordt de lichtintensiteit geregeld. Een onderbreking in deze langere puls verandert de dimrichting.

De ingestelde dimstand wordt bij het uitschakelen in het geheugen opgenomen. Deze geheugenfunctie is uit te schakelen door drie keer de bovenste draaischakelaar tegen de rechter aanslag (max) te draaien. De geheugenfunctie is weer in te schakelen door drie keer de bovenste draaischakelaar tegen de linker aanslag (min) te draaien. Met een uitgeschakelde geheugenfunctie zijn ook dimbare energiespaarlampen (ESL) te dimmen. Bij een stroomuitval worden de schakelen dimstand in het geheugen opgeslagen. Bij terugkeer van de voedingspanning worden deze standen weer actief. De dimmer is elektronisch beveiligd tegen overbelasting en te hoge temperatuur.

Met de bovenste % -draaischakelaar kan de minimum lichtintensiteit (volledig gedimd) ingesteld worden. Met de onderste draaischakelaar kan men het dimprincipe en de daarbij behorende dimsnelheid instellen. Gelijktijdig wordt daarmee de duur van de soft-aan en soft-uit ingesteld. Indien de lichtschakelaar niet vervangen kan worden door een pulsdrukker, dan kan deze aangesloten worden op een speciale stuuringang. Wordt de ingeschakelde schakelaar kort uit- en ingeschakeld dan zal het licht dimmen totdat men de schakelaar nogmaals kort uit- en inschakelt. De dimrichting wisselt aan beide einden van het dimbereik automatisch maar kan ook tussentijds met 2 keer kort schakelen omgedraaid worden.

Met kinderkamerschakeling (enkel bij aansturing met pulsdrukkers): Indien men bij het inschakelen de pulsdrukker ingedrukt houdt zal na ca. 1 seconde het licht op de minimale dimstand inschakelen en vervolgens langzaam omhoog dimmen zolang men de drukker ingedrukt blijft houdt. De eerder ingestelde dimstand zal niet uit het geheugen gewist worden.

Auto-dim schakeling (enkel bij aansturing met pulsdrukkers): Met een dubbele stuurpuls wordt het licht automatisch gedimd en uitgeschakeld. De tijd van het dimmen en uitschakelen is afhankelijk van de actuele dimstand en de ingestelde minimum dimstand en bedraagt maximaal 60 minuten. Door een korte impuls kan tijdens het automatisch dimmen het licht uitgeschakeld worden. Met een langere puls wordt het automatisch dimmen gestopt en kan men gelijktijdig omhoog dimmen.
